Муфты соединительные – по своей сути уникальные механизмы, способные не только соединять разные типы конструкций, но и передавать мощность и крутящий момент. Обычно муфты используются между приводом и рабочим оборудованием. При этом существует не менее десяти разновидностей муфт со своими особенностями и преимуществами.

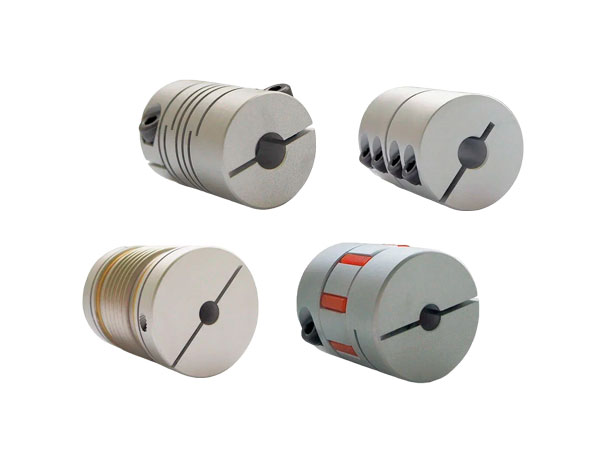

Рассмотрим несколько наиболее популярных соединительных муфт. Не забываем, что при выборе муфты важно учитывать особенности ее работы, а именно величину мощности, которую способен передать механизм.
1. Виброгасящие муфты
К первому типу популярных муфт относится оборудование способное компенсировать вибрации. Особенность муфты заключается в использовании резиновых или полиуретановых вставок. Такие упругие вкладыши из полимеров обладают выраженными демпфирующими свойствами.
Виброгасящие муфты применимы в тех случаях, когда оборудование работает на низких и средних оборотах со значительными вибрациями или ударами. Еще одна особенность муфты с упругими вставками связана с тем фактом, что резиновые изделия со временем приходят в негодность.
Важно контролировать работоспособность муфты и периодически менять вставки, после чего может потребоваться дополнительная центровка валов.
2. Жесткие муфты
Стандартный вариант муфты с жесткой сцепкой. Как правило, они применяются для передачи больших скоростных режимов и нагрузок. Классическая муфта состоит из двух стальных частей, которые имеют жесткое соединение на базе зубчатого колеса или подшипника. Такие муфты способны максимально точно передавать движение.
Особенность жесткой муфты – отсутствует компенсация вибраций. При выборе такого соединительного элемента важно учитывать, чтобы приводы и валы работали слажено и без вибраций. Муфта включается быстро и без холостого хода, но повышенная жесткость может выступать в роли недостатка.
3. Сильфонные муфты
Специальная гибкая вставка в виде стальной гофры позволяет лучше контролировать небольшие отклонения соосности валов. За счет этой особенности конструкции муфта выгодно отличается от своих собратьев. Внутренняя вставка имеет определенную подвижность. При этом используется два материала:
- Полумуфта – легкий алюминиевый сплав.
- Сильфон – прочная нержавеющая сталь.
Такие муфты лучше остальных соединительных элементов решают задачи отклонения валов по осям. Встречаются в конструкциях станков, в том числе с ЧПУ и различной измерительной технике.
4. Спиральные муфты
Пользуются спросом за счет уникальной конструкции. С одной стороны, это прочная муфта из прочной стали, но с другой – имеются специальные пропилы спиральной формы.
Спиральные пропилы сохраняют высокую прочность муфты, а также наделяют ее свойством минимизировать небольшие отклонения соосности. По показателям жесткости и прочности уступают цельнометаллическим муфтам, но передают максимальный крутящий момент.
Сфера применения: двигатели и силовые установки, сервоприводы станков и прочее оборудование, где необходимо работать без «мертвого хода».
Особые типы муфт
Если жесткие муфты имеют простую и цельнометаллическую конструкцию, то отдельные типы могут сильно отличаться.
Например, муфты с пружинной вставкой. Главная особенность изделия в том, что внутри корпуса находится эластичная вставка, уложенная в специальные пазы. Такие муфты выступают в роли альтернативного решения для сглаживания вибраций и ударных нагрузок. Плюс в том, что после замены пружины не нужно центрировать валы. Однако стоят такие муфты дороже, что обусловлено более сложным механизмом.
